지붕 골조공사

* 개요

 ① 눈과 바람 하중을 벽체에 전달한다.(마감형태, 지역특성에 맞는 구조계산)

 ② 건축물로부터 빗물이 흘러내게 하고, 눈이 쌓이지 않도록 하며, 지붕공간으로 물이 스며들지

    않아야 한다.(지붕물매, 방수 및 후레슁 시공)

 ③ 단열된 지붕구조에서 수분과 열을 제거할 수 있어야 한다.(지붕 환기시스템)

 ④ 건축물로부터 지붕 구조 속으로 들어오는 공기와 수분, 열의 흐름을 제어하는 건축재료로

    시공하여야 한다.(건조규격재, 레프트 벤트 등)

 ⑤ 시공방법은 트러스 지붕틀, 서까래와 장선 등의 개별 부재를 설치하는 2가지가 있다.

 ⑥ 트러스 지붕틀 시공은 공기를 줄이며, 중간 지지 부재가 없이 실외 내력벽을 경간으로 하는

    것이 가능하다. 구조계산을 통해 주로 공장에서 생산을 하는 공학목재의 일종이다.

 ⑦ 트러스는 어떠한 지붕구조에도 맞도록 제작될 수 있으며, 캔티레버와 내민구조에도 적용된다.

 ⑧ 건축구조기준은 모든 지붕구조가 허용응력과 관련규정에 따라 설계 시공되도록 규정한다.

 ⑧ 부재의 치수와 경간이 경간표의 범주를 벗어나거나, 적재하중(적설하중 제외)이 51kgf/㎡을

    초과하면 별도의 구조설계가 요구된다.

 ⑩ 규격 구조재의 최소 두께는 38mm이고, 구조부재의 최대 간격은 650mm이하

    - 위 조건이 만족시키지 못하면 별도의 구조계산이 필요하다.

* 천장 장선

① 역활

   - 건물의 외벽체와 내벽체 등 벽체를 연결하여 고정한다.

   - 천정마감재 치부 및 단열재 시공한다.

 ② 시공

   - 구조계산에 의해 부재와 간격등을 선정후 더블플레이트에 레이아웃을 한다.

  - 장선의 길이는 외벽길이와 같게 절단하여 외벽선에 맞게 시공한다.

   - 서까래면 보다 나오는 부분은 미리 절단하여 설치한다.

   - 내부 칸막이 벽체 위에 장선을 이어야 하는 경우 서로 겹치거나, 맞대어 보강한다.

   - 장선이 설치된후 석고보드 받침을 설치한다

   - 장선과 같은 방향의 벽체의 경우 석고보드 받침 위로 장선사이에 1.2m 간격으로 보강한다.

   - 장선하중을 벽체로 옮길 수 있도록 장선중앙으로 스트롱 백을 설치한다.



 ※ 천장장선과 서까래를 연결 고정후 보막이를 설치한다.



* 지붕의 구성 요소

① 지붕의 양식

   - 외벽에서 마룻대까지 연결하는 서까래는 경를 가지며 하중전달을 위해 중간 지지 부재를 가진다.

   - 천장장선은 벽체를 서로 연결하며, 덧판이나 겹친 이음으로 서로 접합한다.

   - 지붕과 수평하게 놓인 마룻대는 서까래의 끝면을 지지하며 접합부에서 수직 골조로 지지한다.

   - 서까래를 연결하는 조름보가 필요하다.

   - 조름보 가새를 조름보 위에 설치한다.

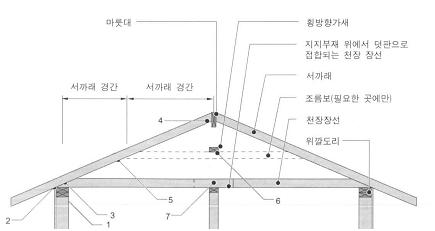

     [각종 지붕의 양식]                  [관행 지붕 골조-전형적인 장선과 서까래 구조]



② 관행 지붕 골조 공사

   - 천장장선은 각 끝지점에서 벽체의 위깔도리에 경사 못박기한다.

   - 서까래(또는 트러스)는 위깔도리에 경사 못박기한다.

   - 서까래는 천정장선에 못박기한다.

   - 서까래는 마룻대에 경사 못박기나 끝면 못박기한다.

   - 조름보는 각 서까래의 끝면에 못박기한다.

   - 조름보가새는 조름보에 못박기한다.

   - 천장장선은 겹친 이음이나 덧판으로 못박기한다.



    - 관행 지붕 서까래 길이 구하기

    예) 지붕각 12:8, 박공벽 길이 3,000mm, 처마오버행 450mm, 걸침턱 100mm, 서까래 2*6)

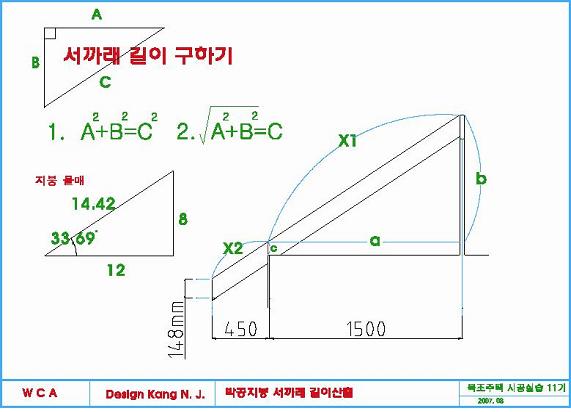

 1. 서까래 길이 구하기(X1+X2)

     - X1 구하기=1,793mm

       12 : 14.42=(1500-19+11) : X1

     - X2 구하기=528mm

       12 : 14.42=(450-11) : X2

     - b 길이 구하기=995mm

       12 : 8=(1500-19+11) : b

     - Ridge Board Stud 길이 구하기=912mm

       b+c-184(리지보드 폭)

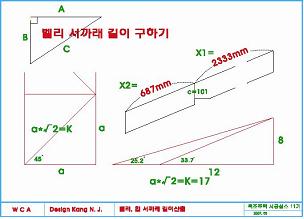

 2. 벨리, 힙 서까래 길이 구하기(X1+X2)

     - X1 구하기=2,333mm

       17 : 14.42=(1500-19+11)*√2 : X1

     - X2 구하기=687mm

       12 : 14.42=(450-11)*√2 : X2

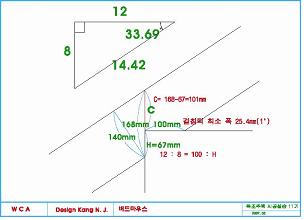

 ※ 벨리, 힙 버드마우스

    C=101mm를 위에서 내려 가공
